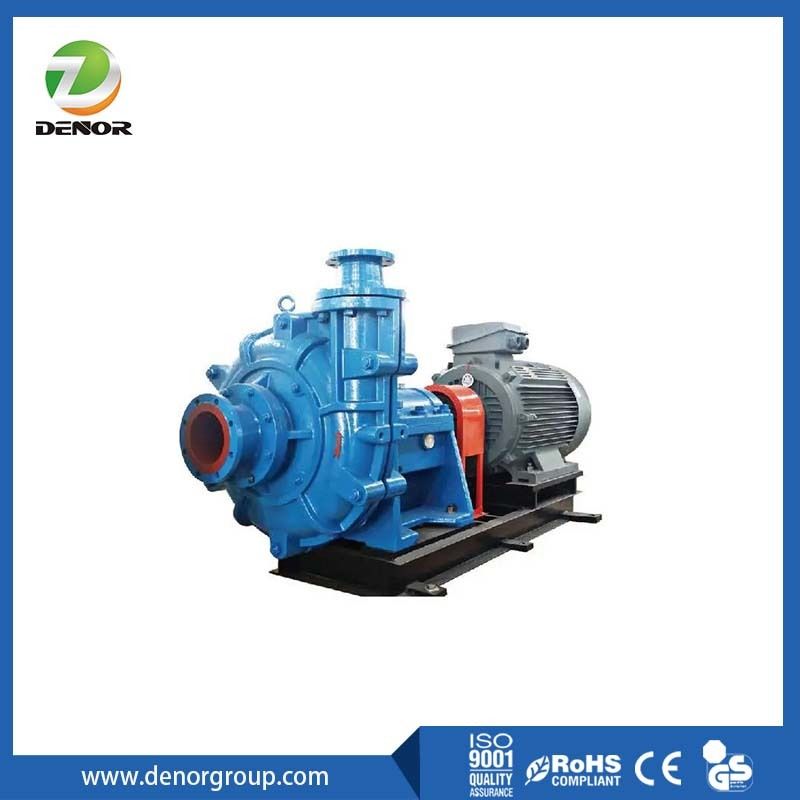

Pompa Bubur Horizontal ZJ

ZJPompa bubur horizontaladalah pompa anti-abrasi, milik aksial, mandiri, tahap tunggal, hisap tunggal, pompa bubur sentrifugal. Bagian-bagian aliran yang mengalir dari rangkaian pompa ini terbuat dari besi cor paduan tinggi, yang memiliki ketahanan abrasi tinggi, ketahanan korosi dan ketahanan benturan, sehingga memperpanjang masa pakai pompa. Pompa dibagi menjadi tipe horizontal (seri ZJ) dan tipe vertikal (seri ZJL) sesuai dengan strukturnya. Pompa horizontal dibagi menjadi berbagai spesifikasi sesuai dengan diameter outlet: 350mm, 300mm, 250mm, 200mm, 150mm, 100mm, 80mm, 65mm, 50mm, 40mm, dll; Setiap ukuran pompa memiliki diameter impeller yang berbeda untuk dipilih sesuai dengan lift yang berbeda.

Pompa bubur Horizontal ZJ cocok untuk industri industri seperti penambangan, pembangkit listrik, pengerukan, metalurgi, bahan kimia, bahan bangunan, dan minyak bumi. Hal ini terutama digunakan untuk mengangkut bubur abrasif yang mengandung partikel padat, seperti pemrosesan konsentrat dan tailing di pabrik pemrosesan mineral, pemindahan abu di pembangkit listrik, pembangkit batubara mengangkut lendir batubara dan persiapan batubara media berat, dan operasi penambangan sungai pesisir mengangkut bubur, dll. Konsentrasi bobot dari bubur yang dapat ditangani oleh mortir dan 60% mortir dan 60% mortar dan 60% mortar; Mode transmisi dapat berupa koneksi langsung, sabuk, hidrolik, regulasi kecepatan konversi frekuensi, dll., Dan juga dapat dioperasikan secara seri atau paralel sesuai dengan kebutuhan pengguna.

ZJ HorizontalPompa buburRentang parameter:

Diameter outlet pompa: 40-550 (mm);

Rentang aliran: 4.5m3/jam -7600 m3/jam,

Rentang Kepala: 6M-134M.

Prinsip kerjaPompa Bubur Horizontal ZJ

Di bawah aksi gaya sentrifugal, cairan dilemparkan dari pusat impeller ke tepi luar dan mendapatkan energi, meninggalkan tepi luar impeller dengan kecepatan tinggi dan memasuki casing pompa volute. Dalam casing pompa volute, cairan melambat karena perluasan secara bertahap dari saluran aliran, dan mengubah bagian energi kinetik menjadi energi tekanan statis. Akhirnya, ia mengalir ke pipa pembuangan pada tekanan yang lebih tinggi dan dikirim ke lokasi yang diperlukan. Ketika cairan mengalir dari pusat impeller ke tepi luar, ruang hampa tertentu terbentuk di tengah impeller. Karena tekanan di atas tingkat cairan dalam tangki penyimpanan lebih besar dari tekanan pada saluran masuk pompa, cairan terus ditekan ke dalam impeller.

Fitur strukturalPompa Bubur Horizontal ZJ:

• Diameter besar dan kantilever pendek memastikan kekakuan poros dan cocok untuk kondisi kerja yang tinggi dan keras.

• Lengan baja tahan karat yang dikeraskan memiliki jarak dekat dengan poros, dan cincin-O dipasang di kedua ujungnya untuk melindungi poros dari keausan dan korosi.

• Baik pelat penutup depan dan belakang impeller memiliki bilah tambahan, yang dapat mengurangi aliran balik dan mengurangi tekanan penyegelan.

• Tubuh pompa dan penutup pompa terbuat dari bahan besi ulet dengan iga kuat tambahan untuk memastikan kemampuan menahan tekanan tinggi.

• Bagian-bagian aliran-yang terbuat dari berbagai paduan atau karet anti-pakaian kromium tinggi dengan sifat yang berbeda. Mereka tahan terhadap abrasi, dampak, dan erosi, yang sangat memperluas masa pakai pompa.

• Impeller mengadopsi metode seperti saluran aliran lebar dan bilah cekung untuk meningkatkan kemampuan meluap dan anti-abrasi dan memperpanjang masa pelayanan.

• Segel poros dapat dalam bentuk segel pengepakan, segel impeller tambahan, segel mekanis, dll. Untuk memenuhi persyaratan penyegelan dari kondisi operasi yang berbeda.

• Posisi outlet pompa dapat dipasang dan digunakan pada delapan sudut yang berbeda pada interval 45 ° dan diputar sesuai kebutuhan.

• Rakitan bantalan tersedia dengan pelumasan minyak tipis dan pelumasan minyak. Pilih metode pelumasan yang sesuai sesuai dengan kondisi kerja yang berbeda.

Kondisi Kerja:

Aplikasi:

Foto produk

Tabel Parameter Kinerja
